Turbosound NuQ152-AN активная акустическая система

Активная двухполосная акустическая система Turbosound NuQ152-AN

Turbosound NuQ152-AN — активная двухполосная широкополосная акустическая система мощностью 2500 Вт, построенная на связке 15-дюймового низкочастотного излучателя и 1-дюймового компрессионного высокочастотного драйвера. Модель спроектирована для работы без внешнего процессора и в равной степени рассчитана на мобильное использование и стационарную установку в составе профессиональных звукоусилительных комплексов.

Усилительный тракт и DSP-обработка

Усилительный модуль выполнен по классу D под брендом Klark Teknik. Импульсный источник питания и высокая энергоэффективность позволили отказаться от массивных радиаторов и снизить массу всего устройства до 23,6 кг. Пиковая мощность, подводимая к излучателям, составляет 2500 Вт, что обеспечивает максимальное звуковое давление 133 дБ и уверенное озвучивание площадок вместимостью до 300–500 человек в зависимости от конфигурации.

За обработку сигнала отвечает встроенный DSP-процессор Klark Teknik, предлагающий:

• Динамический эквалайзер, выравнивающий частотную характеристику на малой и предельной громкости.
• Прозрачный лимитер с независимыми каналами защиты по пиковым и RMS-значениям для НЧ- и ВЧ-секций.
• Два фильтра полочного типа и два параметрических фильтра, позволяющих вручную корректировать тембр.
• Регулируемую задержку сигнала в диапазоне 0–300 мс, востребованную при построении распределённых звуковых полей.
• Подавитель обратной связи (FBQ) с автоматическим определением проблемных частот.
• Настраиваемый кроссовер с крутизной среза 24 дБ/октаву и выбором частоты раздела от 75 до 400 Гц.
• Библиотеку из 20 пресетов, 19 из которых доступны для пользовательского редактирования и сохранения.

Излучатели и акустическое оформление

Низкочастотная головка диаметром 15 дюймов (393,5 мм) имеет диффузор с добавлением углеродного волокна и облегчённую звуковую катушку с намоткой «внутренняя-наружная». Такая конструкция улучшает переходную характеристику и повышает отдачу на нижних частотах. Компрессионный высокочастотный драйвер диаметром 1 дюйм (25,4 мм) выполнен на неодимовом магните и нагружен на алюминиевый купол. Волновод, согласованный с ВЧ-драйвером, формирует симметричную диаграмму направленности 70° по горизонтали и 70° по вертикали (по уровню –6 дБ). Волновод спроектирован таким образом, чтобы минимизировать дифракционные искажения и обеспечить равномерное покрытие зрительской зоны.

Корпус и монтажные возможности

Корпус трапециевидной формы изготовлен из 15-мм балтийской берёзовой фанеры, наружная отделка — полуматовое чёрное полимерное покрытие, стойкое к царапинам и сколам. Излучатели защищены стальной перфорированной решёткой с порошковым напылением. Для переноски предусмотрены эргономичные боковые выемки (ручки). Акустическая система комплектуется восемью закладными резьбовыми точками M10, позволяющими подвешивать кабинет в любой ориентации с помощью рым-болтов или монтажных скоб (опциональный комплект NuQ152-FY обеспечивает регулировку наклона при стационарном креплении). В нижней стенке размещён стандартный 35-мм стакан для установки на стойку или штангу сабвуфера.

Коммутация и цифровая экосистема

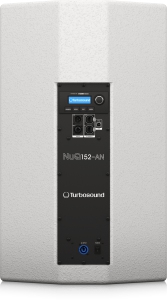

Коммутационная панель на задней стенке усилительного модуля содержит:

• Комбинированный балансный вход XLR/Jack 6,3 мм для подачи линейного сигнала.
• Сквозной балансный выход XLR (Link) для параллельного соединения нескольких акустических систем или подачи сигнала на активный сабвуфер.
• Два разъёма RJ45 (etherCON) с фиксаторами — цифровой вход и сквозной выход сети ULTRANET.
• Сервисный порт USB тип B для подключения к компьютеру с запущенным фирменным программным обеспечением Turbosound Edit.
• Ввод сетевого питания Neutrik powerCON 20 A.

ULTRANET

Технология ULTRANET позволяет передавать до 16 независимых каналов цифрового звука с разрядностью 24 бита и частотой дискретизации 44,1 или 48 кГц по одному экранированному кабелю CAT5 между совместимыми устройствами — цифровыми микшерами (Behringer X32, Midas M32 и их модификациями), инструментальными I/O-боксами, персональными мониторными станциями и другими громкоговорителями с поддержкой ULTRANET. Назначение конкретного канала для воспроизведения производится непосредственно в меню громкоговорителя. Такая архитектура исключает аналоговые наводки и радиочастотные помехи, а также радикально сокращает время коммутации и настройки распределённой звуковой системы. К одному выходу ULTRANET допускается последовательное подключение до 6–7 устройств, с возможностью расширения через дистрибьютор Behringer P16-D.

Управление на борту и удалённый контроль

Взаимодействие с DSP реализовано через монохромный ЖК-дисплей разрешением 128×32 точки в сочетании с нажимным энкодером и четырьмя функциональными кнопками. Навигация по меню интуитивна: несколько нажатий позволяют выбрать пресет под положение акустической системы (на стойке, на стене, на потолке, в углу), активировать алгоритм подавления обратной связи, настроить задержку, эквализацию или маршрутизацию каналов ULTRANET. Через USB-подключение к ПК или Mac все параметры доступны в графическом интерфейсе программы Turbosound Edit, через которую также выполняются обновления прошивки DSP.

Сценарии применения

Благодаря комбинации высокого звукового давления, симметричной диаграммы направленности и процессорной гибкости NuQ152-AN закрывает несколько профессиональных задач:

• Основной портальный массив (FOH) — работа в качестве основного громкоговорителя для озвучивания концертов, клубных мероприятий, фестивалей на малых и средних площадках, в том числе при размещении на стойке или в составе линейного массива с применением опционального сочленения.
• Боковой подзвуч (sidefill) — формирование равномерного звукового поля по краям сцены.
• Линия задержки (delay line) — выравнивание звукового давления в длинных помещениях или на открытых пространствах за счёт встроенной регулируемой задержки.

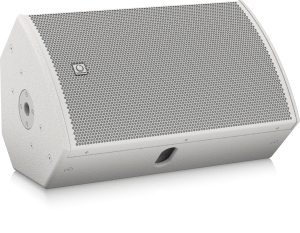

• Сценический мониторинг — напольный монитор клинового типа; симметричный волновод 70°×70° создаёт одинаково ровную картину и для вокалиста, и для инструменталистов, стоящих рядом.
• Стационарная инсталляция — конференц-залы, театры, дома культуры, церкви, спортивные комплексы; монтаж на стену, под потолок или в подвес с помощью штатных точек M10 и опционального флай-комплекта.
• Караоке-клубы и домашние студии высокого уровня — где требуется чистый, артикулированный вокал и плотная низкочастотная основа без необходимости добавлять сабвуфер.

Эксплуатационные преимущества

Электронная защита включает короткозамкнутую блокировку, тепловую защиту усилительного модуля и независимый лимитер для НЧ- и ВЧ-каналов, что позволяет эксплуатировать систему на предельной громкости без риска повреждения излучателей. Аналого-цифровое преобразование выполнено на дельта-сигма конвертере 24 бит/44,1–48 кГц с динамическим диапазоном 92 дБ и задержкой преобразования менее 0,9 мс. Балансный вход допускает уровень до +22 dBu, входной импеданс — 40 кОм, чувствительность выбирается между +4 dBu и +14 dBu программно в меню DSP.

Установка и первые шаги

1. Установить акустическую систему на стойку 35 мм или закрепить на монтажные точки M10.
2. Подключить сетевой кабель Neutrik powerCON к сети 220–240 В.
3. На входной комбинированный разъём XLR/Jack подать линейный сигнал с микшера или предусилителя.
4. При использовании цифровой сети соединить разъём ULTRANET In кабелем CAT5 с выходом микшера или дистрибьютора.
5. Включить питание, выбрать пресет положения и звукового режима (Live, Speech, Playback) через меню.
6. При необходимости скорректировать тембр параметрическим эквалайзером, настроить задержку или активировать подавитель обратной связи.
7. Для удалённого управления соединить порт USB с компьютером и запустить Turbosound Edit.
